調心滾子軸承

詳細介紹

球面滾子軸承設計及變型：
SKF 球面滾子軸承是市場上種類最為齊全的系列。標準產品包括：

CC、CA 和 E 型軸承
密封軸承
特殊應用的軸承
SKF 球面滾子軸承屬于 SKF Explorer“探索者”軸承，但連鑄機應用的軸承除外。絕大多數軸承都可以選擇圓錐孔形式。根據不同的軸承系列，圓錐孔錐度有：

錐度為 1:12（型號后綴 K）
錐度為 1:30（型號后綴 K30）
如需產品表中未列出的尺寸及其變型，請聯系 SKF。

CC、CA 和 E 型軸承
CC 型軸承
配備兩個窗式?jīng)_壓鋼保持架、一個不帶擋邊的內圈和一個由內圈引導的浮動導環

在產品表中用型號后綴 C 或 CC 表示
在產品表中型號后綴為 EC 或 ECC 大型軸承的內部經過優化設計，可提高承載能力

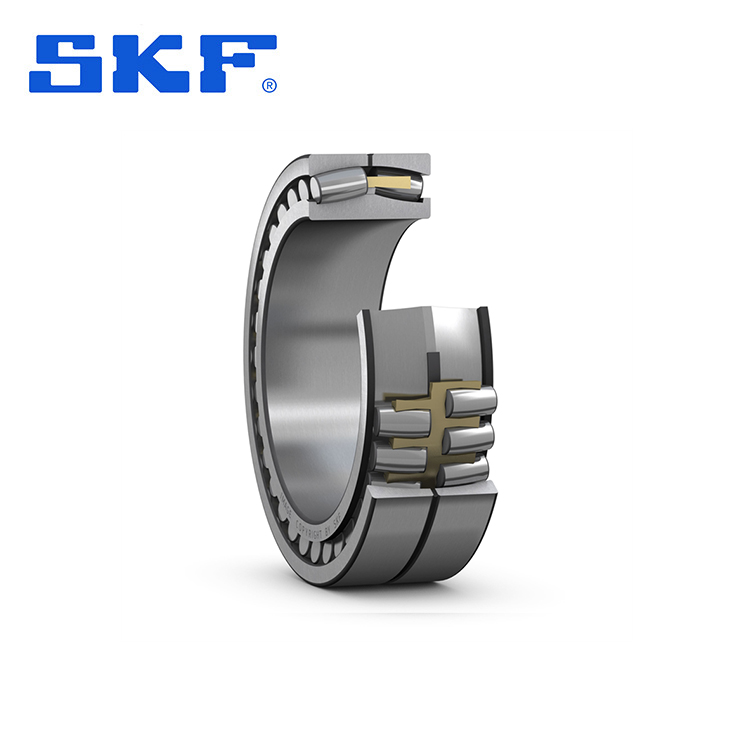

CA 型軸承
配備一個叉式機削黃銅保持架、一個兩側帶定位擋邊的內圈和一個由內圈引導的浮動導環

在安裝或維修期間轉動軸承時，內圈上的擋邊可將滾子保持在原位，這種設計并不是用于引導滾子或承受任何軸向載荷。
在產品表中用型號后綴 CA 表示
在產品表中型號后綴為 EC 或 ECC 大型軸承的內部經過優化設計，可提高承載能力

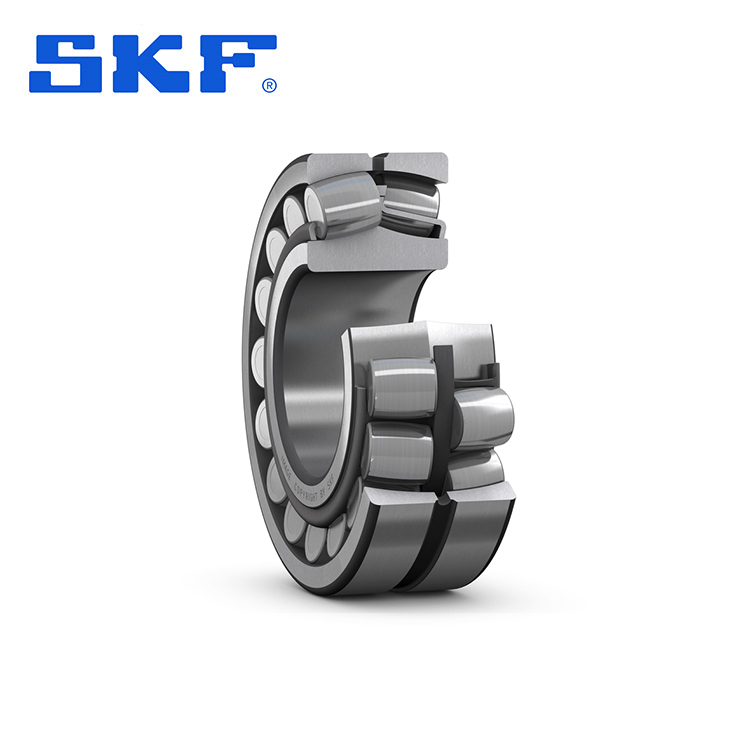

E 型軸承
具有兩個窗式?jīng)_壓鋼保持架、一個不帶擋邊的內圈和一個由內圈 (d ≤ 65 mm) 或保持架 (d > 65 mm) 引導的浮動導環

在產品表中用型號后綴 E 表示
內部經過優化設計，可提高承載能力
保持架
有關保持架適用性的更多信息，請參見保持架。

潤滑槽和潤滑孔
CC 和 CA 型軸承的外圈外表面上有一個環形潤滑槽和槽內三個潤滑孔（型號后綴為 W33）或只有三個潤滑孔（型號后綴為 W20）。
